IPKON только что получил результаты испытаний, проведенных на их силикатных ампулах компанией CANMET Mining –испытательной лабораторией Министерства природных ресурсов Правительства Канады.

Эти испытания проводились для определения крепежной способности силикатных ампул в соответствии со стандартом ASTM F7401-08, Метод А.

Протестированные ампулы являлись силикатными ампулами IPKON. Протестированная модель имела длину 500 мм и диаметр 27 мм.

Скважины были смоделированы с использованием стальных труб толщиной 12,5 мм с внутренним диаметром 31,4 мм и длиной в 1,924 м. При подготовке стальной трубы создается небольшая шероховатость внутренней поверхности трубы по всей ее длине. Диаметр арматурных болтов составил 22 мм. Каждый узкий конец арматурного болта был согнут.

Силикатная ампула вставляется. Затем устанавливается болт. Скорость продвижения и скорость вращения были скорректированы, чтобы получить время установки 10 секунд с 375 об/мин. Как только болт достиг кончика трубки, передний ход сверла был остановлен, а болт повернут еще на пять секунд.

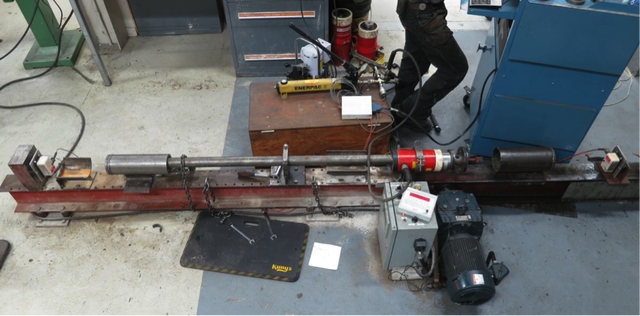

Статические испытания тягового усилия проводились через три часа после установки в соответствии со стандартом ASTM D7401-08. Для проталкивания пластины и установочной трубы использовался полый гидравлический цилиндр с объемом 294 кН (30 тонн) и максимальным смещением 150 мм. Давление гидравлического цилиндра измеряли с помощью электронного датчика давления. Для измерения смещений использовались два 508-мм-потенциометра с разрешением 0,6 мм. Было выполнено семь установок с различными параметрами, из которых было проведено всего 6 испытаний тягового усилия. По каждому испытанию тягового усилия были записаны данные с двух потенциометров, а также был установлен манометр и выполнено вскрытие участка, где силикатная ампула соединяет арматурный болт со стальной трубой.

Испытания IP-3, IP-4 и IP-7 с одной ампулой показали максимальную нагрузку в 141, 104 и 98 кН соответственно. Несмотря на то, что согласно CANMET Mining разумная установка не может быть достигнута с использованием их существующего оборудования, силикатные ампулы IPKON достигли несущей способности более 140 кН.

Кроме того, результаты испытаний CANMET Mining еще раз показали, что силикатные ампулы IPKON при использовании не имеют запаха и нетоксичны.

Внутренние испытания тягового усилия, проведенные на шахте Тусупа Кузембаева, принадлежащей компании Арселор Миттал Темиртау, с одной силикатной ампулой IPKON диаметром 25 мм и длиной 400 мм, показали несущую способность, превышающую 250 кН.

Силикатные ампулы IPKON были тщательно протестированы. В надлежащих условиях испытаний неоднократно было установлено, что они нетоксичны и обладают несущей способностью не менее 140 кН.
